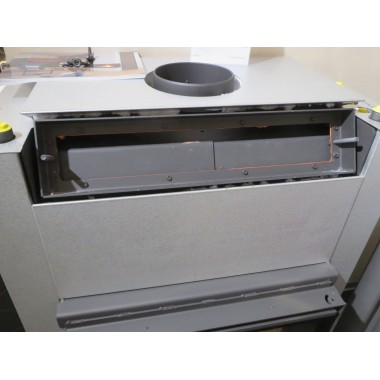

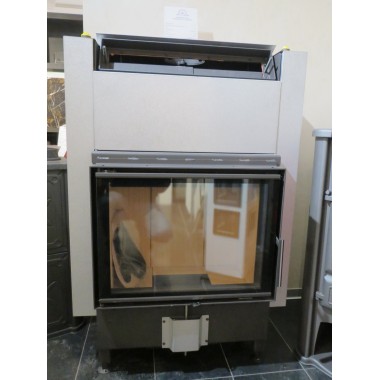

   Каминные топки DYNAMIC с двойным и тройным остеклением и водогрейным теплообменником станут полноценным центральным источником тепла. Вы получите дополнительное преимущество в виде тепла и горячей воды в вашем доме.

   Каминные топки DYNAMIC подходят для домов с низким энергопотреблением благодаря двойному и тройному остеклению. Рамка дверцы изготовлена из специального жёсткого прокатного профиля. Специально запатентованная конструкция водогрейного теплообменника Triple pass увеличивает КПД топки на 10%. Объем теплообменника 71 л. Топки оснащены системой ЦПВ – центральной подачи наружного воздуха и предназначены как для теплонакопительного, так и для конвекционного обогрева. Камера сгорания футерована шамотным кирпичом, дно снабжено изолирующими пластинами и откидными чугунными решетками с зольником. Стекло дверцы омывается благодаря подаче вторичного воздуха, поэтому загрязнения не оседают на стекле. Подачу первичного и вторичного воздуха можно регулировать одним элементом управления. Частью топки также являются огнеупорный дверной переключатель и усиленная изоляция корпуса теплообменника. Безопасность обеспечивается встроенным контуром охлаждения, а в комплекте поставки вы найдете охлаждающий и вентиляционный клапаны.

  • тройное остекление (наружное остекление с дизайнерской печатью, среднее остекление является термостойким, внутреннее остекление имеет отражающую функцию)
  • дверная рама из прочного прокатного профиля
  • водяной теплообменник с запатентованнoй системой TRIPLE PASS
  • подходит для низкоэнергетических домов
  • камера сгорания с двойной изоляцией дна. Один уровень выполнен из шамотных блоков и второй нижний уровень сделан из вермикулитового изоляционного материала. Такое решение обеспечивает максимально возможную температуру горения в камере.
  • дополнительный шамотный блок в комплекте поставки для использования топки без колосниковой решётки
  • правостороннее открывание дверцы - возможность менять на левостороннее
  • ЦПВ – центральный подвод воздуха
  • объём теплообменника 71 л
  • подготовлена к подключению дверного переключателя
  • управление первичным и вторичным воздухом с помощью одного регулятора
  • прочистное отверстие для легкого доступа для очистки теплообменника
  • усовершенствованная теплоизоляция водяного теплообменника
  • встроенный охлаждающий контур
  • охлаждающий контур и автоматический взрывной клапан установлены в каминной топке
  • соответствует нормативам: EN 13 229, DIN+, 15а B-VG 2015 г., Bimsch V 1/2, закон «Об охране атмосферного воздуха ЧР»



Основные
Вес, (кг)310
Вид твердого топливаДрова
Водяной контурДа
КПД, (%)88
Материал топкиСталь
Мощность камина, (кВт)15,1
Подключение к дымоходуВерхнее
ПроизводительRomotop
Расположение каминаВстраиваемые
Расход твердого топлива, (кг/час)3,1
Способ открытия дверцы топкиБоковое открытие
Страна производительЧехия
Тип топкиЗакрытая
Форма каминаФронтальный
Габаритные размеры
Диаметр дымохода, (мм)180
РазмерБольшие
Высота, (мм)1279
Ширина, (мм)840
Глубина, (мм)519
Дополнительные характеристики
Форма стекла топкиПрямое
Комплектация
ЗольникДа
Инструкция по эксплуатацииДа

Высокая производительность теплообменника горячей воды

   Система triple pass, то есть тройной проход, разработанная фирмой Romotop, принципиально увеличивает КПД теплообменника каминных топок и печных каминов. Проще говоря, одно и то же количество дымовых газов, выделившееся из камеры сжигания каминной топки постепенно пройдет через дымовую часть теплообменника в общей сложности три раза. Так как в данном случае путь дымовых газов в три раза длиннее, то теплообменник способен отобрать из дымовых газов намного больше тепла, чем теплообменник стандартного типа. Разница составляет до 10 % общего КПД нагревательного прибора.

   Основным параметром, который влияет на способность теплообменника дымовых газов принимать из них тепло и передавать его теплоносителю, является величина теплообменных поверхностей теплообменника. Чем больше эти поверхности, тем больше тепла способен теплообменник отобрать из дымовых газов. Это вынуждает конструкторов оснащать теплообменники дымовых газов все большим и большим количеством труб при постоянном уменьшении их диаметра. Применение большего количества труб малого диаметра проявляется в испытательной лаборатории в форме повышения КПД нагревательного прибора и увеличения доли тепла, передаваемого в воду. Однако, у заказчика это вызывает раздражение, так как он должен регулярно чистить такой теплообменник.

   Система triple pass стала выходом из этой тупиковой ситуации. Triple pass намного эффективнее использует внутренние теплообменные поверхности труб обменника. Благодаря этому трубы теплообменника могут иметь довольно большой диаметр 60 мм, что очень важно для комфортной очистки, так как на внутренних стенках труб всегда оседают продукты сжигания. Чем меньше внутренний диаметр труб, тем быстрее в процессе отопления вследствие оседания содержащихся в дыме частиц уменьшается их сечение, и тем чаще их необходимо чистить.

   Теплообменник дымовых газов каминных топок Romotop , использующий систему triple pass, содержит в общей сложности 18 труб с внутренним диаметром 60 мм. Если бы мы хотели достичь подобной эффективности передачи тепла в случае стандартного решения теплообменника дымовых газов, мы должны были бы использовать почти 70 ! труб с внутренним диаметром 30 мм. Такое решение, естественно, было бы бессмысленным, так как трудно найти пользователя, который согласился бы чистить такой теплообменник.

Основные преимущества системы triple pass можно обобщить следующим образом:

  • Более высокий общий КПД (до 10 %), чем в случае стандартного решения = экономия топлива
  • Более высокая производительность водяного теплообменника, чем в случае стандартного решения = больше тепла для отопительной системы
  • Большая доля тепла, передаваемого в воду, чем в случае стандартного решения = лучшая регулировка и распределение тепла в доме = более высокий комфорт
  • Меньшее выделение вредных выбросов, чем в случае стандартного решения = следующий шаг к более чистой окружающей среде
  • Большой диаметр труб теплообменника дымовых газов = Комфортное обслуживание и снижение требований к регулярной очистке теплообменника

СИСТЕМА ОТВОДА ПРОДУКТОВ СГОРАНИЯ DOUBLE SPIN

   Система отвода продуктов сгорания double spin была разработана фирмой Romotop с целью получения наиболее подходящей траектории отвода продуктов сгорания из топочной камеры в купол топки для того, чтобы достичь прежде всего максимальной экологии и чистоты сгорания в  сочетании с соответствующей эффективностью и, конечно, эстетикой процесса горения.


   Как уже видно из рисунка, после прохождения мимо первого шамотного дефлектора происходит разделение продуктов сгорания на две части. Это разделение продуктов сгорания на части было очень важным для правильного распределения тепла к краям топки, оно положительно отражается и на эстетике пламени, которое благодаря этому имеет тенденцию пылать по всей ширине топочной камеры.
   Благодаря современной конструкции топочной и дымовой камеры с системой double spin каминные топки фирмы Romotop достигают рекордных параметров в очень широком диапазоне мощности. На рисунках, изображенных ниже, видно, что система double spin по сравнению со стандартными решениями при горении достигает оптимальных величин как эффективности, так и эмиссии в намного более широком интервале мощности.
   Таким образом широкий спектр области так называемой оптимальной мощности означает для клиента огромную выгоду, так как он может быть уверен, что его каминная топка при повседневном отоплении всегда работает оптимально.


Что означает система double spin для потребителя?

  • Процесс горения исключительно стабилен при разном количестве топлива. Процесс горения сохраняется и при добавлении небольшого количества топлива, то есть если отопление работает не на полную мощность.
  • При эксплуатации в пределах идеальной мощности постоянно достигается оптимальное горение, которое обычно у других изделий достигается во много более узком диапазоне. Конечно, экология эксплуатации идет рука об руку с ее экономикой.
  • Проектировщики и другие специалисты могут размещать каминные топки Romotop в широком спектре сооружений с разными тепловыми потерями, и там, где каминную топку с большим стеклом обычно нельзя было устанавливать.
